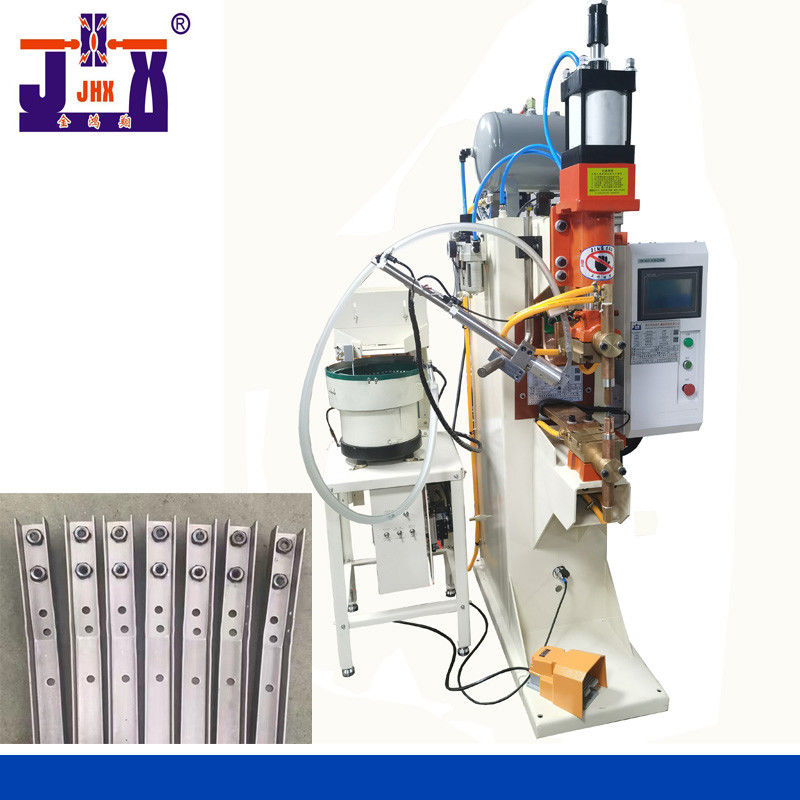

इंटरमीडिएट फ्रीक्वेंसी नट ऑटोमैटिक स्पॉट वेल्डर

इंटरमीडिएट फ्रीक्वेंसी नट ऑटोमैटिक स्पॉट वेल्डर

नाम:

jlbd मीडियम फ्रीक्वेंसी स्पॉट वेल्डर,

नट स्पॉट वेल्डर,

नट ऑटोमैटिक फीडिंग स्पॉट वेल्डर,

स्वचालित खिला स्थान वेल्डर,

अखरोट वेल्डर

समारोह और आवेदन:

समारोह:

इसका उपयोग लोहे की चादर या लोहे के पाइप में स्वचालित नट फीडिंग और स्पॉट वेल्डिंग के लिए किया जाता है, जो कुशल, समय की बचत और श्रम-बचत है।

अनुप्रयोग:

ऑटोमोबाइल निर्माण, मैकेनिकल असेंबली, एयरोस्पेस निर्माण, जहाज निर्माण।

उच्च वेल्डिंग आवश्यकताओं वाले उत्पादों के लिए, मध्यम आवृत्ति बिजली की आपूर्ति मुख्य रूप से उपयोग की जाती है।यदि आवश्यकताएं बहुत अधिक नहीं हैं, तो बिजली की आवृत्ति बिजली की आपूर्ति का भी उपयोग किया जा सकता है।

समग्र संरचना

प्रदर्शन गुण:

1.पूरी मशीन में उत्कृष्ट डिजाइन, सटीक प्रसंस्करण, सुचारू सहयोग, सुंदर और दृढ़ वेल्डिंग है।
बड़े गैस भंडारण पाइप, उच्च गुणवत्ता वाले दो-टुकड़े, जल परिसंचरण इलेक्ट्रोड रॉड, समायोज्य संयुक्त सिलेंडर, खांचे के साथ ऊपरी और निचले तांबे के आवरण को मोटा किया।

1-1 एडजस्टेबल कनेक्टिंग सिलेंडर, बड़ा व्यास, बड़ा दबाव, सुविधाजनक स्ट्रोक समायोजन

1-2 फिक्स्ड कॉपर कवर में टी-आकार का खांचा होता है, जो मोल्ड को ठीक करने के लिए सुविधाजनक होता है।

1-3 ताइवान एसएनएस डुअल एयर सोर्स प्रोसेसर हवा के दबाव को नियंत्रित और नियंत्रित कर सकता है, हवा में पानी को फिल्टर कर सकता है और सोलनॉइड वाल्व के लिए चिकनाई वाला तेल प्रदान कर सकता है।अच्छी गुणवत्ता, टिकाऊ और स्थिर।

1-4 बड़ी क्षमता वाला एयर रिसीवर स्पॉट वेल्डिंग मशीन को वायवीय रूप से अधिक स्थिर बनाता है।

1-6 वाटर सर्कुलेटिंग वाटर-कूल्ड इलेक्ट्रोड

2. स्वचालित अखरोट खिला डिवाइस

2-1. सटीक निर्माण तकनीक, सटीक असेंबली, सख्त परीक्षण, स्थिर और विश्वसनीय प्रदर्शन

2-2। कंपन डिस्क स्क्रीनिंग नट्स की विधि को अपनाती है, जो रोटरी डिस्क प्रकार से अलग है।इसमें उच्च दक्षता स्क्रीनिंग, सुविधाजनक गलती रखरखाव और कम शोर है।स्क्रीनिंग नट 50-80 / मिनट प्रति मिनट तक पहुंच सकता है, जो संदेश देने वाले गन हेड की नट आपूर्ति सुनिश्चित कर सकता है।सरल डिजाइन प्रक्रिया के बाद, अखरोट 99.9% विरोधी प्रतिक्रिया समारोह तक पहुंच सकता है।आउटपुट अखरोट की उलटा दर ओ है यह सुनिश्चित करने के लिए एकाधिक विरोधी प्रतिक्रिया डिजाइन अपनाया जाता है।अलग-अलग नट्स को अलग-अलग वाइब्रेटिंग डिस्क की जरूरत होती है।

2-3. लागू अखरोट विनिर्देश: एम 5-एम 6-एम 8-एम 10-एम 12 और निकला हुआ अखरोट गोल अखरोट

नट लोकेटिंग पिन - अलॉय कॉपर

खिला अखरोट के आकार का प्रदर्शन

ट्रांसमिशन पाइपलाइन शो

3. अगर बिजली नियंत्रण:

3-1।जब मध्यम आवृत्ति वेल्डर से छोटे तरंग आउटपुट के साथ डीसी करंट वेल्डिंग क्षेत्र से होकर गुजरता है, तो इसका केंद्र में "क्लस्टर प्रभाव" होता है।यह वेल्डिंग गर्मी पर ध्यान केंद्रित कर सकता है और वेल्डिंग संयुक्त के आसपास गर्मी प्रभावित क्षेत्र को कम कर सकता है।यह बहु-परत प्लेटों और मोटी प्लेटों की वेल्डिंग के लिए अधिक प्रभावी है।यह तांबा, एल्यूमीनियम, निकल, मोलिब्डेनम, टंगस्टन, मैंगनीज, सोना, चांदी और अन्य अलौह और कीमती धातुओं की सटीक वेल्डिंग के लिए अधिक उपयुक्त है।

3-2।मध्यम आवृत्ति डीसी वेल्डिंग मशीन स्थिर वर्तमान और उच्च नियंत्रण सटीकता के साथ निरंतर डीसी आउटपुट करती है।इसके अलावा, डीसी का क्लस्टर प्रभाव वेल्डिंग प्रक्रिया में कम या कोई स्पैटर सुनिश्चित नहीं करता है

3-3।मध्यम आवृत्ति डीसी नियंत्रक कम से कम तरंग और शून्य क्रॉसिंग प्रभाव के साथ डीसी करंट का उत्पादन करता है, इसलिए यह प्रकाश मिश्र धातु, गर्मी प्रतिरोधी स्टील, सटीक भागों, उच्च गति सीम वेल्डिंग और उच्च वेल्डिंग गुणवत्ता आवश्यकताओं वाले अवसरों के लिए अधिक उपयुक्त है।

3-4।यदि नियंत्रक।आउटपुट पावर फ्रीक्वेंसी: 1kHz ~ 4kHz;वेल्डिंग विनिर्देशों के 32 सेट तक प्रोग्राम करने योग्य;तीन चरण हीटिंग प्रक्रिया: प्रीहीटिंग, वेल्डिंग और टेम्परिंग;वर्तमान नियंत्रण सटीकता: 5 ‰।

3-5।इंटरमीडिएट फ्रीक्वेंसी ट्रांसफॉर्मर का चुंबकीय कोर नैनो अनाकार लौह-आधारित पट्टी से बना है।नैनो अनाकार लौह-आधारित सामग्री में उच्च चुंबकीय प्रवाह घनत्व, उच्च पारगम्यता, उच्च क्यूरी तापमान, उच्च तापीय स्थिरता, छोटे एड़ी वर्तमान नुकसान, कम लोहे की हानि और उच्च चुंबकीय प्रेरण शक्ति होती है।

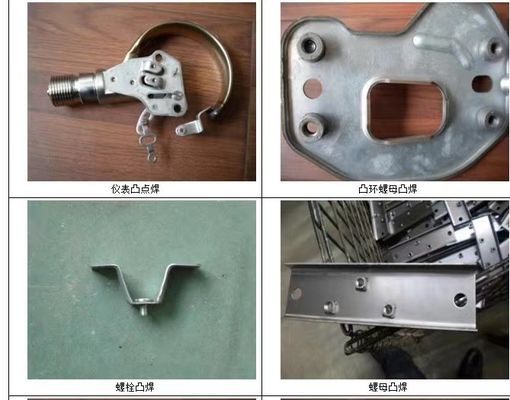

वेल्डिंग अखरोट प्रदर्शन

गर्म टिप:

हमारे उत्पादों को लगातार उन्नत और बेहतर बनाया जाता है।

यदि रंग या संरचना बदलती है, तो वास्तविक वस्तु प्रबल होगी।
