मल्टी सिलेंडर रो स्पॉट वेल्ड मशीन स्टेनलेस स्टील मेष के लिए मध्यम आवृत्ति

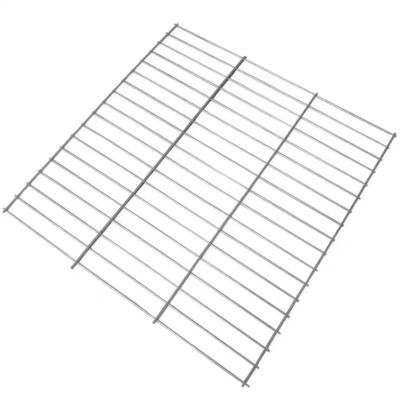

बहु सिलेंडर मध्यम आवृत्ति पंक्ति वेल्डर वेल्डिंग स्टेनलेस स्टील जाल के लिए है

इस चर आवृत्ति का परिचय

गैन्ट्री वेल्डिंग मशीन होस्ट

1.150KVA * 1 ताइवान वाटर-कूल्ड कॉपर ट्रांसफार्मर, 9 दो-परत सिलेंडर, 1200MM की मशीन चौड़ाई, 1000MM की प्रभावी वेल्डिंग चौड़ाई।नौ 100 एमएम लंबे बेरिलियम कॉपर इलेक्ट्रोड प्रदान किए जाते हैं, जिन्हें वास्तविक जरूरतों के अनुसार समायोजित किया जा सकता है।आवृत्ति रूपांतरण प्रणाली का एक सेट।

2. मुख्य ट्रांसफॉर्मर ताइवान वाटर-कूल्ड टेम्परेचर कंट्रोल टाइप, ऑल रेड कॉपर कॉइल, ब्रांड न्यू हाई ग्रेड सिलिकॉन स्टील, पावरफुल ट्रांसफॉर्मर, स्ट्रॉन्ग करंट, अधिकतम शॉर्ट-सर्किट करंट 32000A है और इसमें वाटर सर्कुलेशन और टेम्परेचर कंट्रोल डिवाइस है, जो कर सकता है मशीन को उच्च धारा के साथ लंबे समय तक काम करने से पूरी तरह से सुरक्षित रखें।इसमें ओवरलोड ऑपरेशन के लिए स्वचालित पावर-ऑफ सुरक्षा का कार्य है।3. चर आवृत्ति नियंत्रक, नरम वर्तमान और अच्छे वेल्डिंग प्रभाव के साथ, पावर ग्रिड पर एक अच्छा बफर प्रभाव पड़ता है।ताइवान Yadeke solenoid वाल्व प्रतिक्रिया और टिकाऊ में तेज है।

4. सिलेंडर एक दो-परत समायोज्य सिलेंडर है, जो छोटे तार के दबाव के लिए उपयुक्त है।यह दूरी और हवा के दबाव को समायोजित करने के लिए तेज, शक्तिशाली, समायोजित करने में आसान और सुविधाजनक है।

5. मेनफ्रेम फ्रेम मोटी प्लेट धातु प्रबलित संरचना, ठोस और टिकाऊ है।

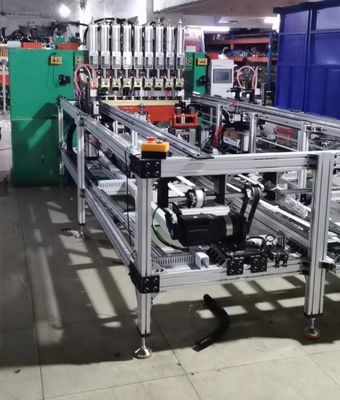

स्वचालित खिला डिवाइस:

1. जाल वेल्डिंग के दो सेट मर जाते हैं, और वेल्डिंग के लिए मरने के दो सेट ऊपर और नीचे बदले जाते हैं।समय और स्थान बचाएं।वेल्डिंग डाई को स्थापित करने के लिए पुशिंग डाई का उपयोग किया जाता है, न कि क्लैम्पिंग डाई का जिसे सीधे वेल्ड किया जा सकता है।

2. अधिकतम ढालना स्थापना स्थान 1m * 1.2m जाल है।

3. सर्वो मोटर्स के 2 सेट और पीएलसी + मानव-मशीन इंटरफ़ेस का 1 सेट है।डिजाइन उपयोगकर्ता के अनुकूल और समायोजित करने में आसान है।प्रदर्शन इंटरफ़ेस अंग्रेजी में है।

4. काम करते समय, मैन्युअल रूप से साइक्लोइड, मशीन स्वचालित रूप से वेल्डिंग के लिए मोल्ड भेजती है, स्वचालित रूप से वापस आती है, मोल्ड को स्वचालित रूप से बाहर निकालती है, और सामग्री को बाहर निकालती है।

5. लंबी अवधि की स्थिरता सुनिश्चित करने के लिए एल्यूमीनियम प्रोफ़ाइल समर्थन को चौड़ा और मोटा करें।

अवलोकन:

उपकरण बहु-बिंदु वेल्डिंग, समय की बचत, श्रम और उच्च दक्षता पर ध्यान देता है।आम तौर पर उत्पाद की स्थिति और ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जाता है।

ट्रांसफॉर्मर द्वारा:

इसे दोहरे ट्रांसफार्मर प्रकार, एकल ट्रांसफार्मर प्रकार, मध्यम आवृत्ति प्रकार और आवृत्ति रूपांतरण प्रकार में बनाया जा सकता है।

और नाम

बल दोहरीकरण सिलेंडरों की संख्या के अनुसार:

इसे 4-20 सिलेंडरों में बनाया जा सकता है।

उत्पाद के आकार के अनुसार:इसे बनाया जा सकता है, 1m चौड़ा और 1.35M लंबा।या 1.5m चौड़ा, 1.35M लंबा, या 2m * 1.35M, कई प्रकार।यदि यह एक लोडिंग कैबिनेट आउटलेट है, तो इसे 1.5 मीटर चौड़ा * 1.35 मीटर लंबा बनाना बेहतर है।

खिला मोड के अनुसार:

इसे मैन्युअल रूप से धक्का दिया जा सकता है, आगे और पीछे की मौत स्वचालित रूप से मर जाती है, और मरने वाले को स्वचालित रूप से ऊपर और नीचे खिलाती है।

दूसरा नाम

गैन्ट्री स्पॉट वेल्डर, गैन्ट्री रो वेल्डर, मल्टी हेड स्पॉट वेल्डर,

मल्टी स्पॉट वेल्डर, मेश रो वेल्डर, मल्टी सिलेंडर स्पॉट वेल्डर,

भंडारण रैक स्थान वेल्डर

स्थान वेल्डिंग मशीन, हवा के दबाव स्थान वेल्डिंग मशीन, पंक्ति वेल्डिंग मशीन,

स्पर्श वेल्डिंग मशीन, बट वेल्डिंग मशीन, वायवीय स्थान वेल्डिंग मशीन,

बहु स्थान वेल्डिंग मशीन, मध्यम आवृत्ति स्थान वेल्डिंग मशीन, वेल्डिंग मशीन, वायवीय

वेल्डिंग मशीन, उच्च शक्ति स्थान वेल्डिंग मशीन, सटीक स्थान वेल्डिंग मशीन,

शीट धातु स्थान वेल्डिंग मशीन, तार स्थान वेल्डिंग मशीन, प्रतिरोध स्थान वेल्डिंग मशीन,

अखरोट स्थान वेल्डिंग मशीन, एसी स्थान वेल्डिंग मशीन, तीन चरण स्थान वेल्डिंग मशीन,

स्टेनलेस स्टील स्थान वेल्डिंग मशीन, जस्ती शीट स्थान वेल्डिंग मशीन, अनुकूलित स्थान वेल्डिंग मशीन,

विशेष स्थान वेल्डिंग मशीन, बैटरी स्थान वेल्डिंग मशीन, ताइवान स्थान वेल्डिंग मशीन,

जाल स्थान वेल्डिंग मशीन, बहु सिलेंडर स्थान वेल्डिंग मशीन, गैन्ट्री स्थान वेल्डिंग मशीन,

तार जाल स्थान वेल्डिंग मशीन, डीसी स्थान वेल्डिंग मशीन, छोटी सी जगह वेल्डिंग मशीन,

,

सामान्य बिजली आवृत्ति एसी नियंत्रक की तुलना में, इन्वर्टर नियंत्रक के निम्नलिखित फायदे हैं

1. चर आवृत्ति एसी नियंत्रक की नियंत्रण आवृत्ति 5KHZ है, उच्च नियंत्रण सटीकता और स्थिर वर्तमान के साथ, ताकि वेल्डिंग के दौरान स्पैटर को कम किया जा सके;
2. क्योंकि चर आवृत्ति एसी वेल्डिंग मशीन बिजली आवृत्ति ट्रांसफार्मर का उपयोग करती है, यह बिजली आवृत्ति वेल्डिंग मशीन को बदलने के लिए बहुत सरल और सुविधाजनक है।चर आवृत्ति एसी नियंत्रक के साथ मूल बिजली आवृत्ति एसी नियंत्रक को बदलना केवल आवश्यक है;
3. एल्यूमीनियम, जस्ती शीट, उच्च तनाव स्टील, स्टेनलेस स्टील, मैग्नीशियम मिश्र धातु, कार्बन स्टील और टाइटेनियम को अच्छे वेल्डिंग प्रभाव से वेल्ड किया जा सकता है;
4. तीन-चरण 380V एसी पावर इनपुट उच्च शक्ति कारक के साथ असंतुलित तीन-चरण पावर ग्रिड इनपुट की समस्या को हल करता है;
5. क्योंकि मध्यवर्ती आवृत्ति डीसी नियंत्रक के लिए उपयोग किए जाने वाले मध्यवर्ती आवृत्ति ट्रांसफार्मर में एक रेक्टिफायर डायोड होता है, और डायोड पर 0.7V पाइप वोल्टेज ड्रॉप होता है, जिससे बिजली की हानि होगी।करंट जितना अधिक होगा, डायोड पर बिजली की हानि उतनी ही अधिक होगी।इसलिए, उच्च-शक्ति अनुप्रयोगों में चर आवृत्ति एसी नियंत्रक के अधिक फायदे हैं।

आवृत्ति रूपांतरण नियंत्रक की मुख्य कार्यात्मक विशेषताएं

1. चर आवृत्ति आउटपुट बिजली की आपूर्ति की आवृत्ति: 25HZ-400HZ प्रोग्राम करने योग्य;
2. वेल्डिंग विनिर्देशों के 64 सेट तक प्रोग्राम किए जा सकते हैं;
3. तीन चरण हीटिंग प्रक्रिया: प्रीहीटिंग, वेल्डिंग और टेम्परिंग;वेल्डिंग अनुभाग में, आप बढ़ते और घटते वर्गों और चक्रों की संख्या को परिभाषित कर सकते हैं;
4. प्रोग्रामेबल आउटपुट I/O पोर्ट: प्रोग्रामेबल 3-सेगमेंट आउटपुट, PLC, रोबोट, आदि के साथ बेहतर मिलान;
5. सोल्डर ज्वाइंट काउंटिंग, वर्कपीस नंबर, पैकिंग नंबर और इलेक्ट्रोड ग्राइंडिंग काउंटिंग जैसे काउंटिंग सिस्टम उत्पादन प्रबंधन की सुविधा प्रदान करते हैं;
6. संचार और बीसीडी कोड नियंत्रण समारोह: यह रिमोट कंट्रोल और स्वचालित प्रबंधन प्राप्त करने के लिए बाहरी रूप से औद्योगिक पर्सनल कंप्यूटर, पीएलसी और अन्य उपकरणों से जुड़ा हो सकता है;
7. सेकेंडरी कॉइल वास्तविक समय में सेकेंडरी वेल्डिंग करंट को वापस फीड करता है और अधिक सटीक वेल्डिंग करंट कंट्रोल हासिल करने के लिए बंद लूप में भाग लेता है;
8. वेल्डिंग विनिर्देश प्रक्रिया मापदंडों को विनिर्देश मापदंडों को सुविधाजनक बनाने और जल्दी से सेट करने के लिए कॉपी किया जा सकता है;
9. वेल्डिंग करंट रिकॉर्डिंग फंक्शन आसान संदर्भ के लिए पिछले 20 बार के वेल्डिंग करंट को रिकॉर्ड करता है;
10. अलार्म रिकॉर्ड फ़ंक्शन, ऐतिहासिक अलार्म जानकारी देखने के लिए सुविधाजनक;
11. वर्तमान नियंत्रण सटीकता: 5 ‰।



स्पॉट वेल्डिंग का सिद्धांत



तकनीकी मापदंड:

机型 मॉडल	额定容量 रेटेड पावर केवीए	兓入电压 इनपुट वोल्टेज V	额定 频率 नाममात्र आवृत्ति एचजेड	सबसे तेज़ बिजली का करंट अधिकतम शॉर्ट सर्किट करंट ए
जद-60	60	380	50/60	22000
जेडी-80	80	380	50/60	28000
जद-100	100	380	50/60	30000
जद-120	120	380	50/60	32000
जेडी-150	150	380	50/60	34000
जेडीएक्स-35	35	380	50/60	15000
जेडीएक्स-50	50	380	50/60	20000
