चर आवृत्ति औद्योगिक स्थान वेल्डर गैन्ट्री प्रकार पंक्ति वेल्डिंग मशीन 150KVA

चर आवृत्ति गैन्ट्री प्रकार पंक्ति वेल्डिंग मशीन

इस मशीन का परिचय

       यह मशीन एक आवृत्ति रूपांतरण गैन्ट्री प्रकार की पंक्ति वेल्डिंग मशीन है, ट्रांसफार्मर एसी प्रकार है, और विद्युत नियंत्रण बॉक्स आवृत्ति रूपांतरण प्रकार है।यह वेल्डिंग शक्ति और स्थिर वेल्डिंग चालू दोनों को सुनिश्चित कर सकता है।इसके अलावा, इसका पावर ग्रिड पर बहुत कम प्रभाव पड़ता है और बिजली की बचत होती है, जो इस स्थिति के लिए बहुत उपयुक्त है कि अपर्याप्त पावर ग्रिड वाले कई कारखाने और मशीनें हैं।यह एसी वेल्डिंग मशीन और मध्यम आवृत्ति वेल्डिंग मशीन का संयोजन है।

गैन्ट्री वेल्डिंग मशीन होस्ट

1. इनपुट वोल्टेज 380V है, बिजली 150KVA * 2 है, 18 तीन-परत सिलेंडर हैं, मशीन की आंतरिक चौड़ाई 2300MM है, और प्रभावी वेल्डिंग चौड़ाई 2000MM है।वेल्डिंग रो वेल्डिंग डाई 100MM लंबे क्रोम कॉपर इलेक्ट्रोड से लैस है।
2. मुख्य ट्रांसफॉर्मर फुल रेड कॉपर कॉइल, हाई ग्रेड सिलिकॉन स्टील, पावरफुल ट्रांसफॉर्मर, स्ट्रॉन्ग करंट और अधिकतम शॉर्ट- से बना है।सर्किट करंट 32000A है और वाटर सर्कुलेशन कूलिंग, टेम्परेचर कंट्रोल डिवाइस है, मशीन की व्यापक सुरक्षा हाई करंट के साथ लंबे समय तक काम कर सकती है।ओवरलोड स्वचालित रूप से बंद हो जाएगा।

3. नियंत्रण बॉक्स दो आवृत्ति रूपांतरण नियंत्रण बॉक्स है।उच्च नियंत्रण सटीकता और स्थिर वर्तमान के साथ आवृत्ति रूपांतरण नियंत्रक की नियंत्रण आवृत्ति 5KHZ है, ताकि यह सुनिश्चित किया जा सके कि वेल्डिंग प्रक्रिया स्पैटर को कम करती है और वेल्डिंग प्रभाव बेहतर होता है।

4. सिलेंडर एक तीन-परत समायोज्य सिलेंडर है, जो तेज, शक्तिशाली और समायोजित करने में आसान है।ताइवान Yadeke solenoid वाल्व, स्थिर और टिकाऊ।

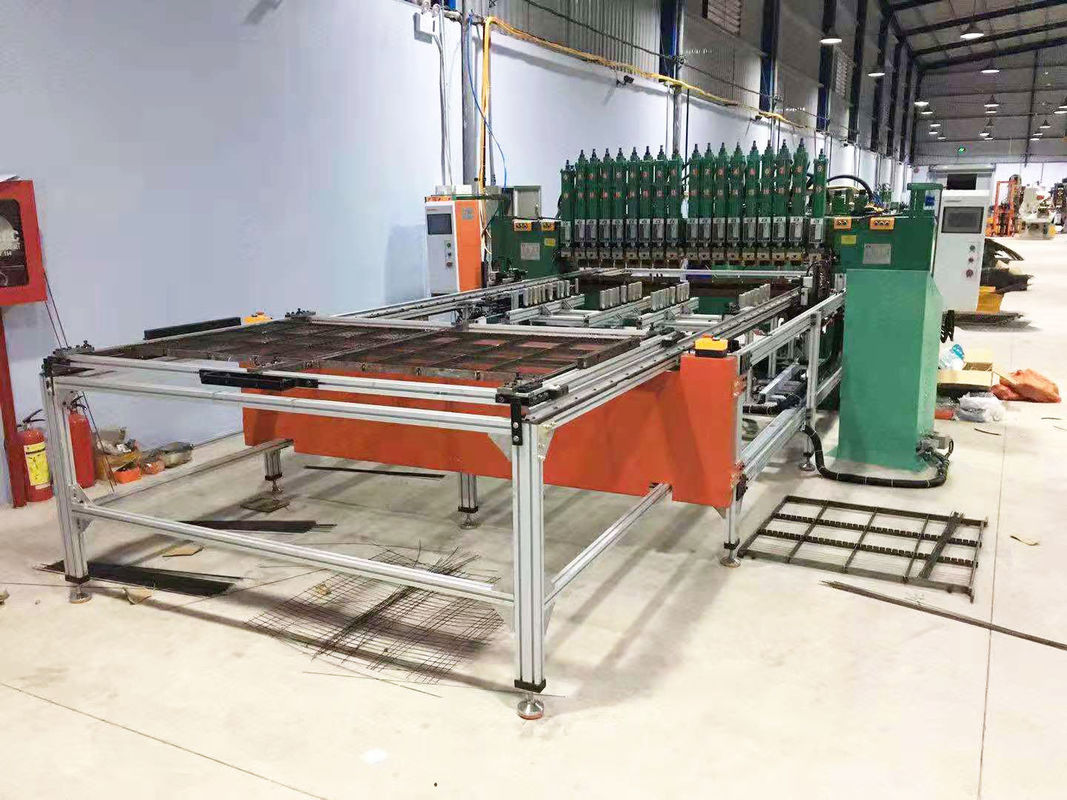

गैन्ट्री वेल्डिंग मशीन स्वचालित फीडिंग रैक के लिए ऊपरी और निचले एक्सचेंज के 2 सेट मर जाते हैं

1. जाल वेल्डिंग के दो सेट मर जाते हैं, और वेल्डिंग के लिए मरने के दो सेट ऊपर और नीचे बदले जाते हैं।समय और स्थान बचाएं।वेल्डिंग डाई को स्थापित करने के लिए पुशिंग डाई का उपयोग किया जाता है, न कि क्लैम्पिंग डाई का जिसे सीधे वेल्ड किया जा सकता है।

2. मोल्ड स्थापना स्थान अधिकतम 2 मीटर चौड़ा * 1.5 मीटर लंबा जाल है।

3. सर्वो मोटर्स के 2 सेट और पीएलसी + मानव-मशीन इंटरफ़ेस का 1 सेट है।डिजाइन उपयोगकर्ता के अनुकूल और समायोजित करने में आसान है।

4. ऑपरेशन के दौरान, मशीन स्वचालित रूप से मोल्ड को वेल्डिंग के लिए भेजती है, स्वचालित रूप से वापस आती है, और मोल्ड को स्वचालित रूप से निकाल देती है।

5. चौड़ा और मोटा एल्यूमीनियम प्रोफ़ाइल समर्थन स्थिर और ठोस है, और समायोजित करने में आसान है।

अवलोकन:

उपकरण बहु-बिंदु वेल्डिंग, समय की बचत, श्रम और उच्च दक्षता पर ध्यान देता है।आम तौर पर उत्पाद की स्थिति और ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जाता है।

ट्रांसफॉर्मर द्वारा:

इसे दोहरे ट्रांसफार्मर प्रकार, एकल ट्रांसफार्मर प्रकार, मध्यम आवृत्ति प्रकार और आवृत्ति रूपांतरण प्रकार में बनाया जा सकता है।

और नाम

बल दोहरीकरण सिलेंडरों की संख्या के अनुसार:

इसे 4-20 सिलेंडरों में बनाया जा सकता है।

उत्पाद के आकार के अनुसार:इसे बनाया जा सकता है, 1m चौड़ा और 1.35M लंबा।या 1.5m चौड़ा, 1.35M लंबा, या 2m * 1.35M, कई प्रकार।यदि यह एक लोडिंग कैबिनेट आउटलेट है, तो इसे 1.5 मीटर चौड़ा * 1.35 मीटर लंबा बनाना बेहतर है।

खिला मोड के अनुसार:

इसे मैन्युअल रूप से धक्का दिया जा सकता है, आगे और पीछे की मौत स्वचालित रूप से मर जाती है, और मरने वाले को स्वचालित रूप से ऊपर और नीचे खिलाती है।

दूसरा नाम

गैन्ट्री स्पॉट वेल्डर, गैन्ट्री रो वेल्डर, मल्टी हेड स्पॉट वेल्डर,

मल्टी स्पॉट वेल्डर, मेश रो वेल्डर, मल्टी सिलेंडर स्पॉट वेल्डर,

भंडारण रैक स्थान वेल्डर

स्थान वेल्डिंग मशीन, हवा के दबाव स्थान वेल्डिंग मशीन, पंक्ति वेल्डिंग मशीन,

स्पर्श वेल्डिंग मशीन, बट वेल्डिंग मशीन, वायवीय स्थान वेल्डिंग मशीन,

बहु स्थान वेल्डिंग मशीन, मध्यम आवृत्ति स्थान वेल्डिंग मशीन, वेल्डिंग मशीन, वायवीय

वेल्डिंग मशीन, उच्च शक्ति स्थान वेल्डिंग मशीन, सटीक स्थान वेल्डिंग मशीन,

शीट धातु स्थान वेल्डिंग मशीन, तार स्थान वेल्डिंग मशीन, प्रतिरोध स्थान वेल्डिंग मशीन,

अखरोट स्थान वेल्डिंग मशीन, एसी स्थान वेल्डिंग मशीन, तीन चरण स्थान वेल्डिंग मशीन,

स्टेनलेस स्टील स्थान वेल्डिंग मशीन, जस्ती शीट स्थान वेल्डिंग मशीन, अनुकूलित स्थान वेल्डिंग मशीन,

विशेष स्थान वेल्डिंग मशीन, बैटरी स्थान वेल्डिंग मशीन, ताइवान स्थान वेल्डिंग मशीन,

जाल स्थान वेल्डिंग मशीन, बहु सिलेंडर स्थान वेल्डिंग मशीन, गैन्ट्री स्थान वेल्डिंग मशीन,

तार जाल स्थान वेल्डिंग मशीन, डीसी स्थान वेल्डिंग मशीन, छोटी सी जगह वेल्डिंग मशीन,

उत्पाद वर्णन

2. ट्रांसफार्मर के सभी लाल तांबे के पानी के ठंडा तापमान नियंत्रण उपकरण में लंबी सेवा जीवन, कम शोर, सुरक्षा और सुविधाजनक उपयोग के फायदे हैं।



ए। ताइवान ट्रांसफार्मर विशेषताएं: पर्याप्त क्षमता, अधिक वेल्डिंग बल और मजबूत चालकता।

B. वाटर सर्कुलेशन कूलिंग, जिसका उपयोग 24 घंटे के संचालन को सुनिश्चित करने के लिए रेटेड सीमा के भीतर किया जा सकता है।

C. इसके अलावा, तापमान नियंत्रण उपकरण ओवरलोड काम कर सकता है और पूरी मशीन को प्रभावित होने से बचाने के लिए स्वचालित रूप से बिजली काट सकता है।

3पानी की बचत मजबूर शीतलन मोड अपनाया जाता है, और मुख्य सर्किट उच्च चालकता और कम बिजली हानि, उच्च तापमान स्वत: सुरक्षा के साथ उच्च शक्ति एससीआर संपर्क रहित स्विच को गोद लेता है।



4. पारदर्शी जल प्रवाह वाल्व ताइवान में अनुकूलित किया गया है।गैन्ट्री वेल्डर के लगभग 100 सिलेंडर + सोलनॉइड वाल्व क्रियाएं और दर्जनों जल संचलन हैं।इस गैजेट के साथ, चाहे किसी भी मार्ग में कोई समस्या हो, उसे ढूँढना और सुरक्षित रूप से देखना आसान है,





स्पॉट वेल्डिंग का सिद्धांत



तकनीकी मापदंड:

机型 मॉडल	额定容量 रेटेड पावर केवीए	兓入电压 इनपुट वोल्टेज V	额定 频率 नाममात्र आवृत्ति एचजेड	सबसे तेज़ बिजली का करंट अधिकतम शॉर्ट सर्किट करंट ए
जद-60	60	380	50/60	22000
जेडी-80	80	380	50/60	28000
जद-100	100	380	50/60	30000
जद-120	120	380	50/60	32000
जेडी-150	150	380	50/60	34000
जेडीएक्स-35	35	380	50/60	15000
जेडीएक्स-50	50	380	50/60	20000
