मल्टी हेड स्पॉट वेल्डिंग उपकरण 12 सिलेंडर 150 केवीए शीट मेटल स्पॉट वेल्डर

मल्टी हेड स्पॉट वेल्डर 12 सिलेंडर 150 केवीए * 2

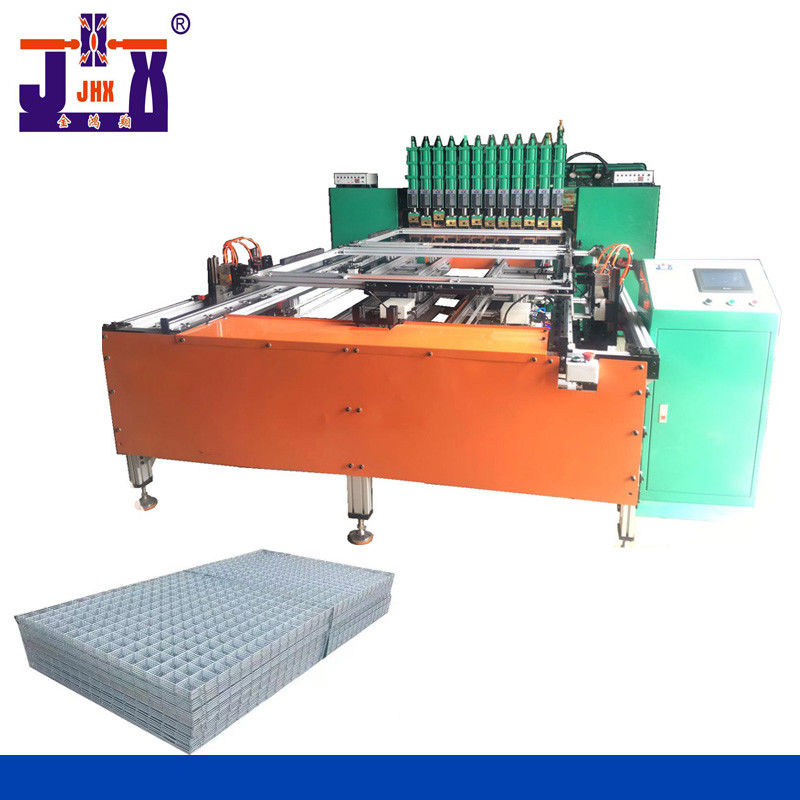

इस गैन्ट्री टाइप रो वेल्डर का परिचय

1. गैन्ट्री वेल्डिंग मशीन की मुख्य मशीन 380V, 150KVA * 2 ट्रांसफार्मर, 12 तीन-परत बल गुणा करने वाले सिलेंडर हैं, मशीन की आंतरिक चौड़ाई 1600MM है, और प्रभावी वेल्डिंग चौड़ाई 1400MM है।

2. वेल्डिंग मेन मशीन करंट कंट्रोल बॉक्स के दो सेट से लैस है, जो क्रमशः 6 सिलेंडर और 1 मुख्य ट्रांसफार्मर के लिए उपयोग किया जाता है।काम करते समय, दो ट्रांसफार्मर प्रत्येक पाइप के लिए एक सिलेंडर के साथ एक साथ काम कर सकते हैं, एक दूसरे को प्रभावित किए बिना और वेल्डिंग दक्षता में तेजी ला सकते हैं।

3. फीडिंग डिवाइस के बारे में: यह ऊपरी और निचले डाई एक्सचेंज के मोड को अपनाता है, फीडिंग के लिए सर्वो मोटर्स के 2 सेट, पीएलसी प्रोग्रामिंग और मैन-मशीन इंटरफेस डिस्प्ले।मैनुअल फीडिंग, ऑटोमैटिक फीडिंग वेल्डिंग, ऑटोमैटिक जैकिंग और मैनुअल रिमूवल।

4. वेल्डेड और फीड किए जा सकने वाले जाल के विनिर्देश हैं: अधिकतम चौड़ाई 1400 एमएम है, और अधिकतम लंबाई 1300 एमएम है।इसे इस सीमा के भीतर स्वतंत्र रूप से समायोजित और नियंत्रित किया जा सकता है।

5. वेल्डिंग का समय लगभग 1-0.8 सेकंड है, और सिलेंडर स्विचिंग का समय 0.4-0.5 सेकंड है।

6. मुख्य इंजन की प्रबलित इंटीग्रल गैन्ट्री स्टील संरचना ठोस और स्थिर है।स्वत: खिला फ्रेम मोटा होना और एल्यूमीनियम प्रोफ़ाइल संयोजन चौड़ा करना, ठोस और स्थिर, सुविधाजनक।

अवलोकन:

उपकरण बहु-बिंदु वेल्डिंग, समय की बचत, श्रम और उच्च दक्षता पर ध्यान देता है।आम तौर पर उत्पाद की स्थिति और ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जाता है।

ट्रांसफॉर्मर द्वारा:

इसे दोहरे ट्रांसफार्मर प्रकार, एकल ट्रांसफार्मर प्रकार, मध्यम आवृत्ति प्रकार और आवृत्ति रूपांतरण प्रकार में बनाया जा सकता है।

और नाम

बल दोहरीकरण सिलेंडरों की संख्या के अनुसार:

इसे 4-20 सिलेंडरों में बनाया जा सकता है।

उत्पाद के आकार के अनुसार:इसे बनाया जा सकता है, 1m चौड़ा और 1.35M लंबा।या 1.5m चौड़ा, 1.35M लंबा, या 2m * 1.35M, कई प्रकार।यदि यह एक लोडिंग कैबिनेट आउटलेट है, तो इसे 1.5 मीटर चौड़ा * 1.35 मीटर लंबा बनाना बेहतर है।

खिला मोड के अनुसार:

इसे मैन्युअल रूप से धक्का दिया जा सकता है, आगे और पीछे की मौत स्वचालित रूप से मर जाती है, और मरने वाले को स्वचालित रूप से ऊपर और नीचे खिलाती है।

दूसरा नाम

गैन्ट्री स्पॉट वेल्डर, गैन्ट्री रो वेल्डर, मल्टी हेड स्पॉट वेल्डर,

मल्टी स्पॉट वेल्डर, मेश रो वेल्डर, मल्टी सिलेंडर स्पॉट वेल्डर,

भंडारण रैक स्थान वेल्डर

स्थान वेल्डिंग मशीन, हवा के दबाव स्थान वेल्डिंग मशीन, पंक्ति वेल्डिंग मशीन,

स्पर्श वेल्डिंग मशीन, बट वेल्डिंग मशीन, वायवीय स्थान वेल्डिंग मशीन,

बहु स्थान वेल्डिंग मशीन, मध्यम आवृत्ति स्थान वेल्डिंग मशीन, वेल्डिंग मशीन, वायवीय

वेल्डिंग मशीन, उच्च शक्ति स्थान वेल्डिंग मशीन, सटीक स्थान वेल्डिंग मशीन,

शीट धातु स्थान वेल्डिंग मशीन, तार स्थान वेल्डिंग मशीन, प्रतिरोध स्थान वेल्डिंग मशीन,

अखरोट स्थान वेल्डिंग मशीन, एसी स्थान वेल्डिंग मशीन, तीन चरण स्थान वेल्डिंग मशीन,

स्टेनलेस स्टील स्थान वेल्डिंग मशीन, जस्ती शीट स्थान वेल्डिंग मशीन, अनुकूलित स्थान वेल्डिंग मशीन,

विशेष स्थान वेल्डिंग मशीन, बैटरी स्थान वेल्डिंग मशीन, ताइवान स्थान वेल्डिंग मशीन,

जाल स्थान वेल्डिंग मशीन, बहु सिलेंडर स्थान वेल्डिंग मशीन, गैन्ट्री स्थान वेल्डिंग मशीन,

तार जाल स्थान वेल्डिंग मशीन, डीसी स्थान वेल्डिंग मशीन, छोटी सी जगह वेल्डिंग मशीन,

प्रदर्शन गुण:

1. प्रबलित एकीकृत गैन्ट्री संरचना।ऊपरी इलेक्ट्रोड को सिलेंडरों की तीन परतों द्वारा दबाया जाता है।वेल्डिंग उत्पादों की गुणवत्ता सुनिश्चित करने के लिए प्रति यूनिट क्षेत्र का दबाव अधिक है।
2. सिलेंडर के बीच की दूरी को समायोजित किया जा सकता है, और सिलेंडर ऑपरेशन की संख्या और मानक डेटा को समायोजित किया जा सकता है।एक ही मशीन पर विभिन्न आकारों और तार व्यास के उत्पादों का उपयोग करना सुविधाजनक है।
3. वेल्डिंग जोड़ों के प्रत्येक समूह के वेल्डिंग मापदंडों को प्रत्येक वेल्डिंग बिंदु को अलग बनाने के लिए अलग से समायोजित किया जा सकता है।वेल्डिंग करंट पूरी तरह से मेल खाता है।बड़े वेल्डिंग उत्पाद सपाट होते हैं, और वेल्डिंग बिंदु समान और दृढ़ होते हैं।
4. तापमान नियंत्रण उपकरण के साथ सभी लाल तांबे के पानी-ठंडा ट्रांसफार्मर को अपनाया जाता है।वर्तमान स्थिर है, समाई पर्याप्त है और लंबे समय तक प्रभावित नहीं होगी।ओवरलोड ऑपरेशन पूरी मशीन की सुरक्षा के लिए स्वचालित रूप से मशीन को रोक सकता है।
5. पीएलसी प्रोग्रामिंग, डिस्प्ले स्क्रीन।यह सहज है और इसे बेतरतीब ढंग से सेट किया जा सकता है।

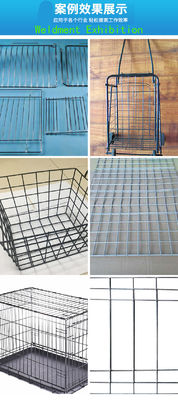

6. यह व्यापक रूप से धातु की जाली, शेल्फ, रेलिंग नेट और स्टोरेज केज उत्पादों की वेल्डिंग में उपयोग किया जाता है।

उत्पाद वर्णन

2. ट्रांसफार्मर के सभी लाल तांबे के पानी के ठंडा तापमान नियंत्रण उपकरण में लंबी सेवा जीवन, कम शोर, सुरक्षा और सुविधाजनक उपयोग के फायदे हैं।



ए। ताइवान ट्रांसफार्मर विशेषताएं: पर्याप्त क्षमता, अधिक वेल्डिंग बल और मजबूत चालकता।

B. वाटर सर्कुलेशन कूलिंग, जिसका उपयोग 24 घंटे के संचालन को सुनिश्चित करने के लिए रेटेड सीमा के भीतर किया जा सकता है।

C. इसके अलावा, तापमान नियंत्रण उपकरण ओवरलोड काम कर सकता है और पूरी मशीन को प्रभावित होने से बचाने के लिए स्वचालित रूप से बिजली काट सकता है।

3पानी की बचत मजबूर शीतलन मोड अपनाया जाता है, और मुख्य सर्किट उच्च चालकता और कम बिजली हानि, उच्च तापमान स्वत: सुरक्षा के साथ उच्च शक्ति एससीआर संपर्क रहित स्विच को गोद लेता है।



4. पारदर्शी जल प्रवाह वाल्व ताइवान में अनुकूलित किया गया है।गैन्ट्री वेल्डर के लगभग 100 सिलेंडर + सोलनॉइड वाल्व क्रियाएं और दर्जनों जल संचलन हैं।इस गैजेट के साथ, चाहे किसी भी मार्ग में कोई समस्या हो, उसे ढूँढना और सुरक्षित रूप से देखना आसान है,





स्पॉट वेल्डिंग का सिद्धांत



तकनीकी मापदंड:

机型 मॉडल	额定容量 रेटेड पावर केवीए	兓入电压 इनपुट वोल्टेज V	额定 频率 नाममात्र आवृत्ति एचजेड	सबसे तेज़ बिजली का करंट अधिकतम शॉर्ट सर्किट करंट ए
जद-60	60	380	50/60	22000
जेडी-80	80	380	50/60	28000
जद-100	100	380	50/60	30000
जद-120	120	380	50/60	32000
जेडी-150	150	380	50/60	34000
जेडीएक्स-35	35	380	50/60	15000
जेडीएक्स-50	50	380	50/60	20000
